联通国际多媒体传输平台运营支撑系统

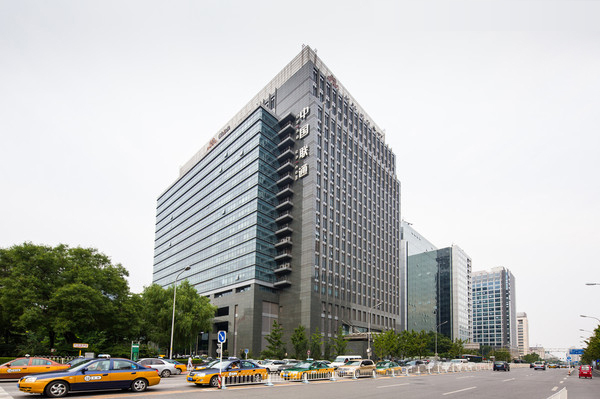

中国联通办公大楼

项目背景

2015年，中国联通集团公司管理层提出“实施聚焦战略，创新合作发展”，将 TV 视频业务定位为中国联通的战略性基础业务。为客户提供低时延、高速安全的传输通道，能有效的提升中国联通在视频业务市场的竞争力。

按照这个战略规划的要求，联通决定建设多媒体传输平台，第一阶段先覆盖国内重点城市以及部分海外POP点，部署多媒体传输平台设备以及媒体网关、编解码器等设备，利用专线或者公网解决海外 POP 点与国内以及国内重点城市间高质量的实时视频、语音的承载、汇聚及分发，服务广电、网络视频提供商等重要客户。 本项目主要在北京、上海、广州、天津、武汉、沈阳、西安、成都和福州共 9个节点新建多媒体传输平台，利用中国联通骨干传输网提供的传输通道建设多媒体传输网络，为传统媒体（如：电视台）和网络新兴媒体（如：视频网站腾讯视频、爱奇艺等）客户提供高质量的实时视频承载。

图1、联通项目组成

● 整体9个城市局站点，13个接入站点，传输多媒体业务；
● 未来海外4个局站点：香港、东京、伦敦、洛杉矶；

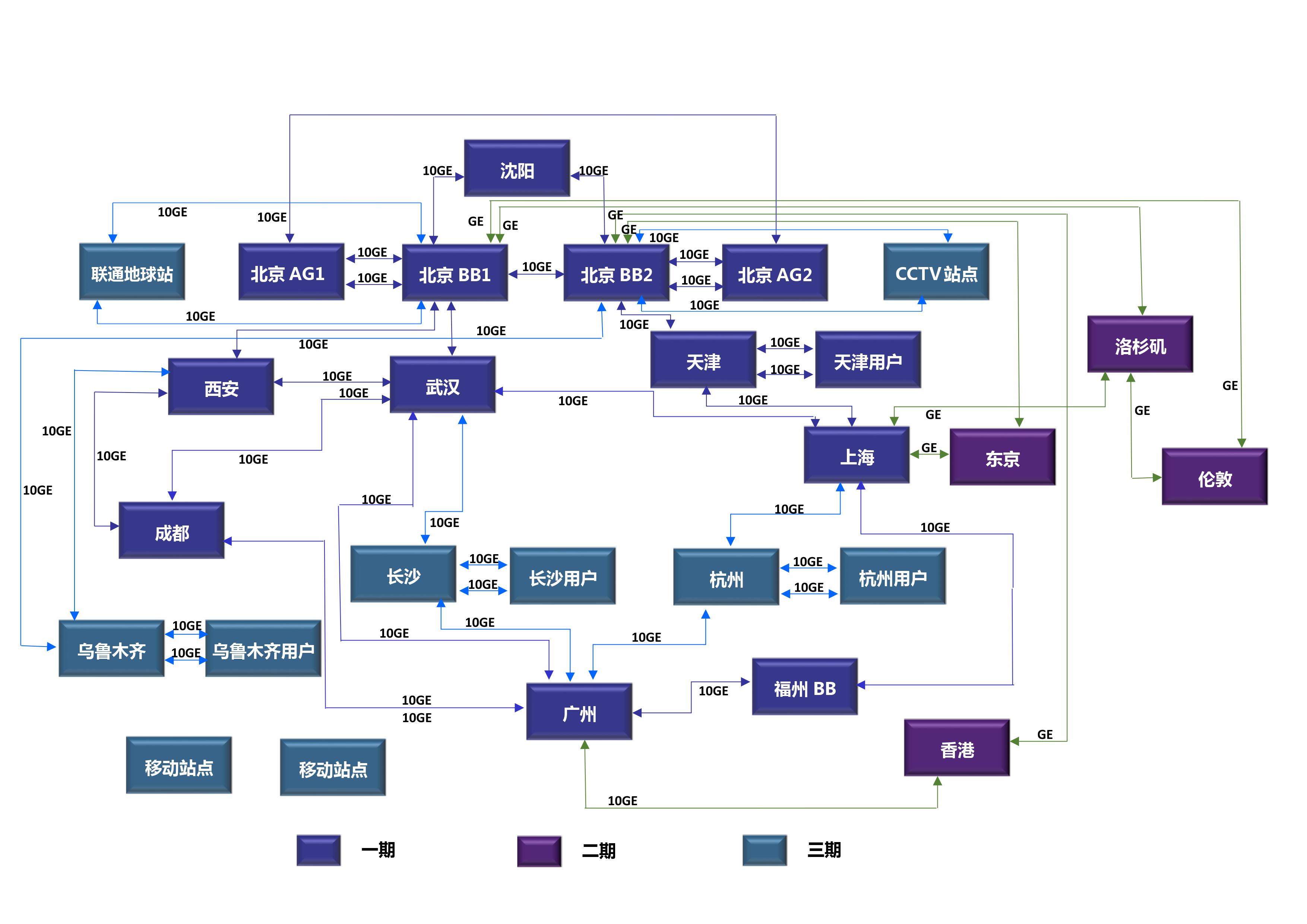

● 10G的IP骨干网络带宽，整体网络拓扑连接如右图所示，其中：北京总部4个接入点，2个骨干网络接入点，2个业务汇聚接入点，天津地区的2个接入点，1个是骨干网接入点，1个是用户业务接入点，其他局站点，均为1个骨干网络接入点；
● 整体局点间的连接通过OTN网络来进行连接。

图2、联通多媒体传输平台业务拓展图

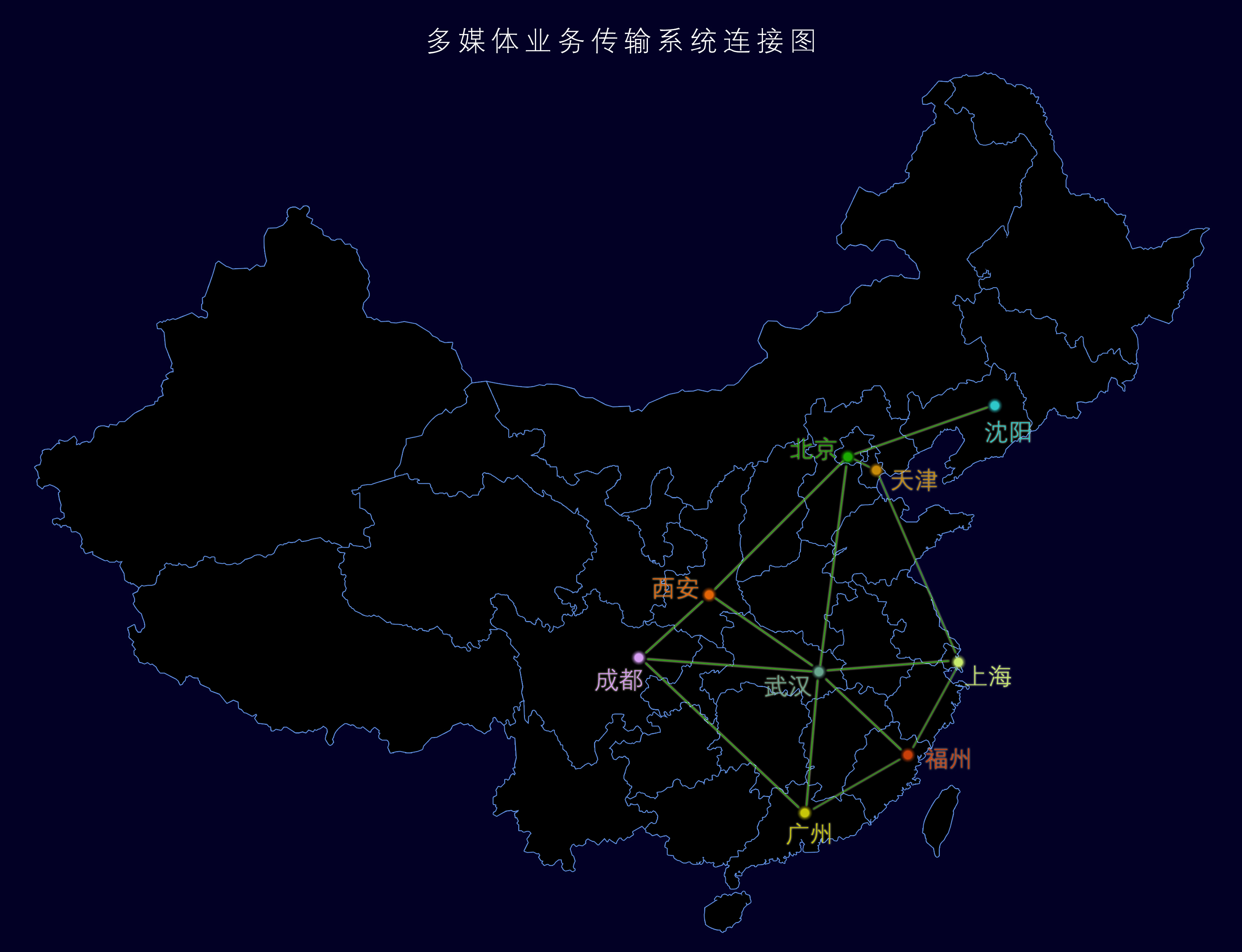

图3、联通多媒体业务传输系统连接图

图4、联通多媒体业务传输系统国际拓展图

自动化的预约和信号传输自动化软件

基于统一监控和信号调度平台，系统搭建了一个支持自动化的预约和信号传输自动化的网站门户。
通过这个门户，系统支持电路预约，可根据用户级别与计费系统联动实现在线计费、预付费和后付费，进行统计分析、数据报表等用户管理功能。

对软件平台的具体特性如下：

● 与设备网管系统完全兼容，可互联互通，实现自动化控制流程的无缝流转；
● 采用模块化设计，支持功能扩展；采取图形化界面，用户可通过平台简单、便捷、实时预定网络资源（如时间，资源，信号格式，目的地，业务质量等）；
● 支持通过Web接口在任何地点访问系统，支持Mac OS、windows的跨平台网络浏览器，并可支持平板电脑、移动终端使用；
● 包含服务价格管理模块，负责创建报价。具备自定义服务和资源的报价的功能。 还可在用户软件平台中依照中国联通收入分摊原则，在服务价格管理模块中直接进行收入分摊；
● 用户软件平台在网络故障时能快速定位和跟踪受影响的订单。收集信息，详细说明问题的类型，导致故障的设备。能及时生成故障单报告以便后台维护人员尽快解决问题。
● 平台允许管理者自定义最终用户的可见资源界面信息。可管理的最终用户可见资源应包含：业务类型、业务端口、业务带宽、保护方式等。
● 平台支持与中国联通相关支撑系统的兼容对接，具备可见资源共享，统一计费、结算分摊、收入管理，费用分成管理等功能。

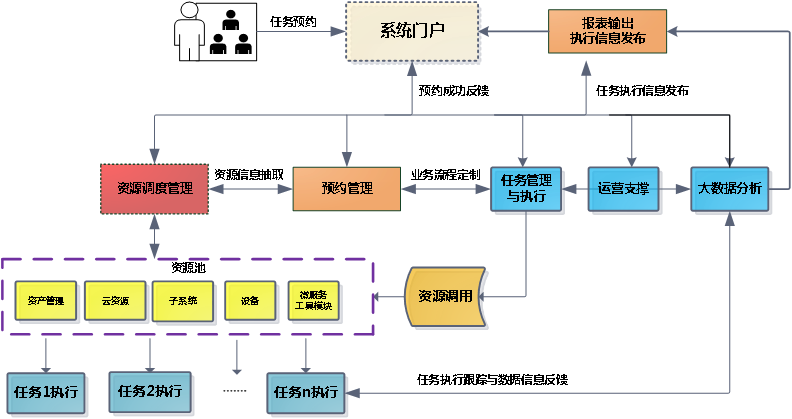

图5、系统核心功能和主要软件模块

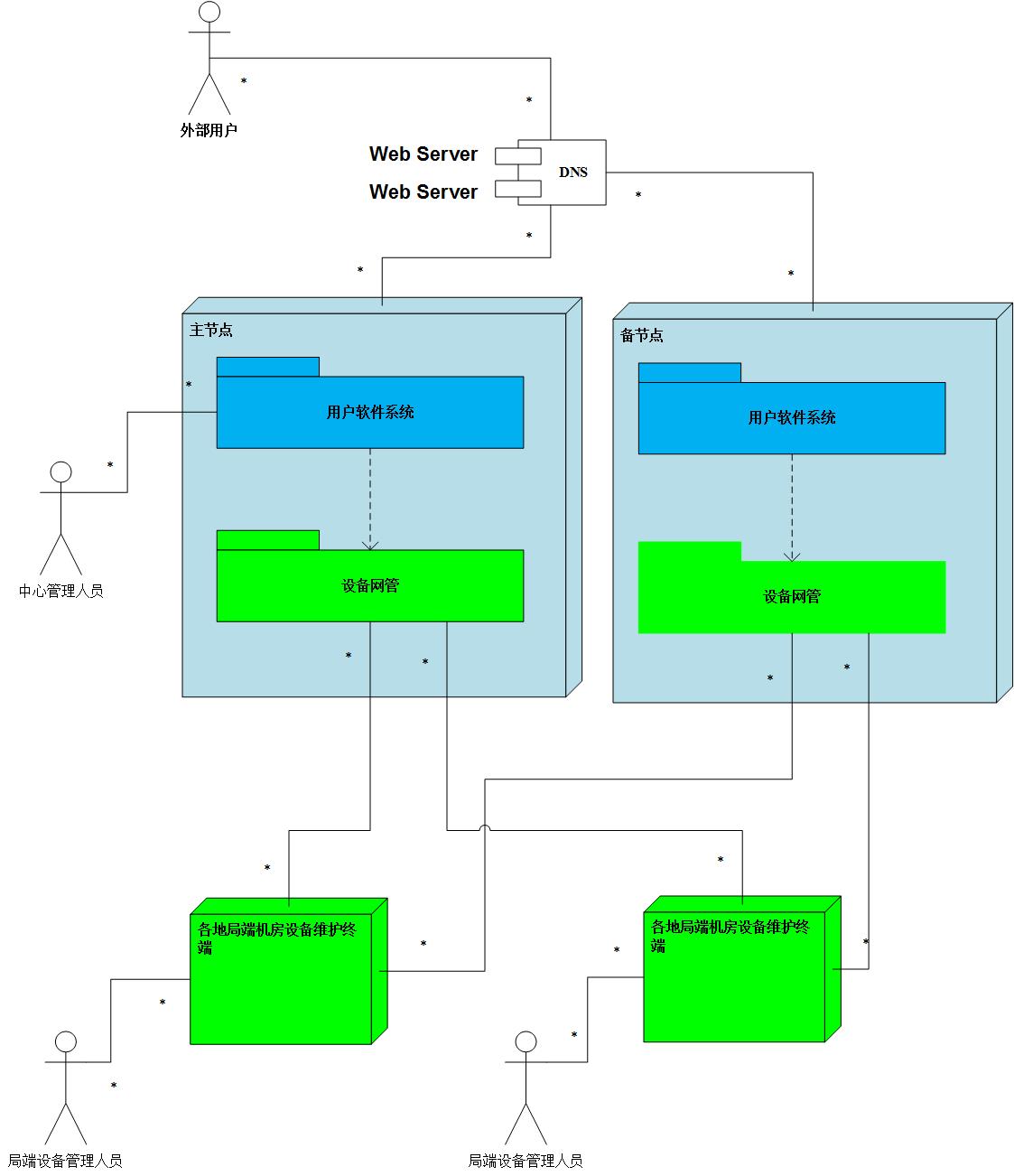

整体软件部分，逻辑上分为用户软件系统和设备网管软件两个部分，这两部分在本文档也可别称为前台和后台系统；

1) 其中设备网管主要是设备管理、检测监控、信号调度等；设备系统中，网络核心，包括链路资源和工作状态等。整体多媒体平台全网设备的整体系统设置、信号调度、路由线路规划，集中在北京总部进行，各局点的网管中管理本地局点的设备，负责本地局点设备的状态监控和设备维护，不设置业务设置的权限；

2) 用户软件系统中很大一部分是预约，即受理信任的用户发起的业务工单，并在审核后执行任务；执行任务包括矩阵切换、数据交换等处理操作。这里执行是自动执行，正常情况下不需要人工干预。预约系统中预约单指定传输所需的带宽、信号起始、结束时间等字段，并在预约提交前显示费率，并经确认，方便最终的核算、结算。

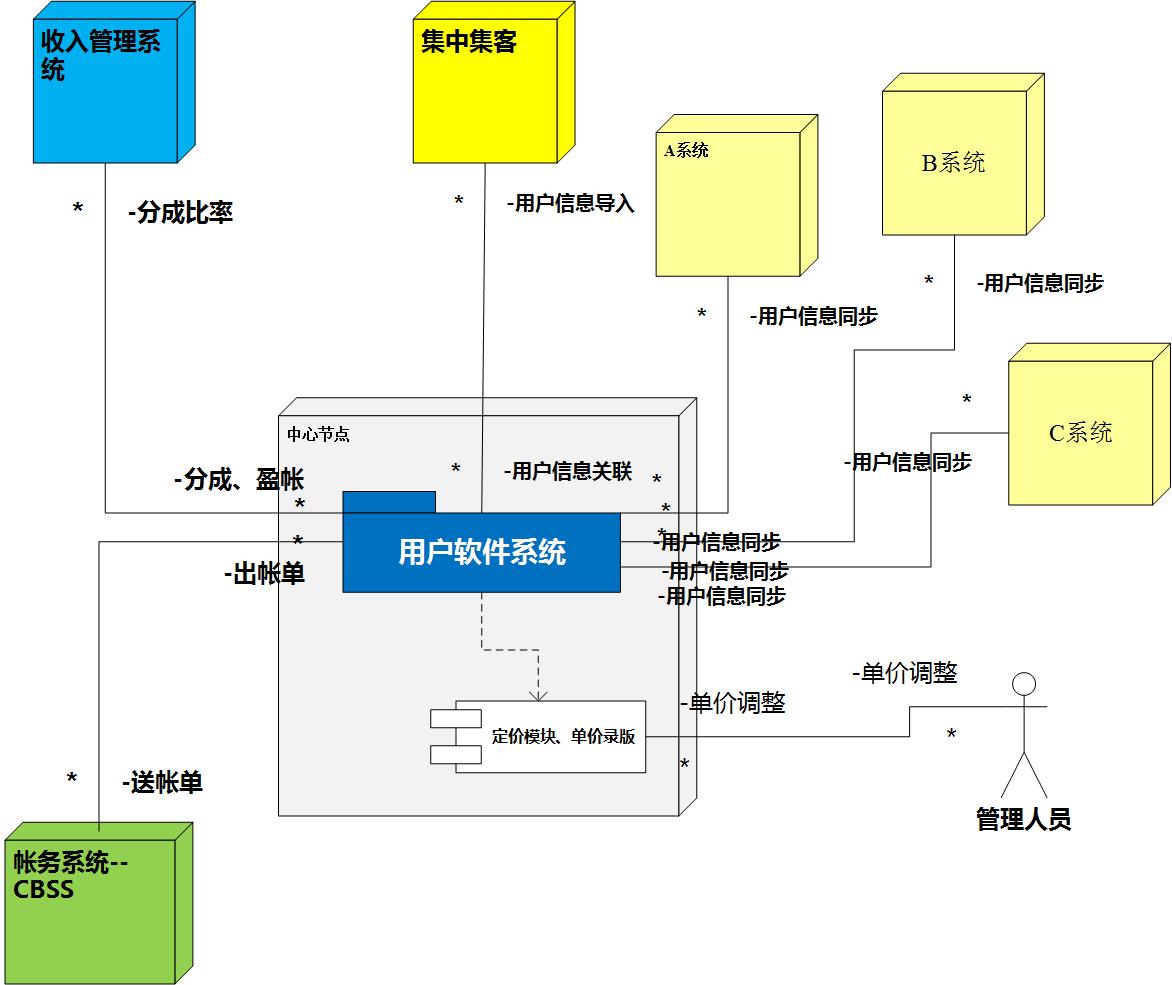

图6、系统与联通既有系统的互联互通

本系统需要与联通既有系统实现互联互通，包括用户资料、报价、记账、分账、业务报表等。新建系统不是一个孤岛，而是与既有系统融合贯通的有机整体的一部分。

联通预约系统功能简介

联通预约系统采用B/S架构，提供查询线路端口、建立预约单、查看预约单执行状态、修改和撤销预约单等完整流程的功能。 是支持预约和信号传输的自动化调度网络平台，B/S架构不受平台限制，能随时访问，有利于维护升级，能更好适应业务和规模的扩展。 自动化的控制预约平台可以最化大的精简整个预约流程，在发起预约的环节，预约系统的终端用户，能够清晰的查看所需的各类信息（端口，信号类型，可用线路等），方便快捷的发起预约单，代替以前的手工录入，多方查询可用端口，极大的减少了工作量。

协同工作流程

基于微服务的模块化架构，统一控制平台通过灵活重组、伸缩，可敏捷实现客制化的业务流程。

协同工作流程

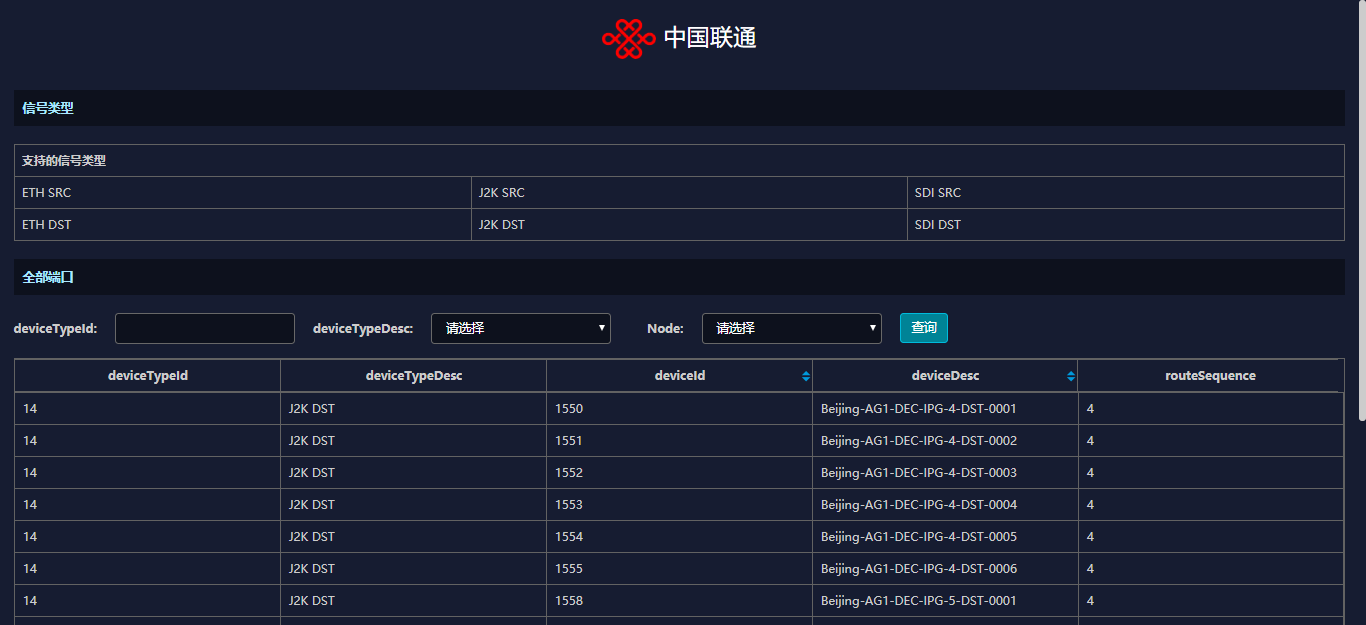

检索城市节点和端口信息

可以查询所有站点的端口，包括端口名称，信号类型（J2K，SDI，Ethernet），源或目的地等信息。多条件的查询能够快速定位到所查端口信息。不同的城市站点之间共享端口信息。

查询节点和端口

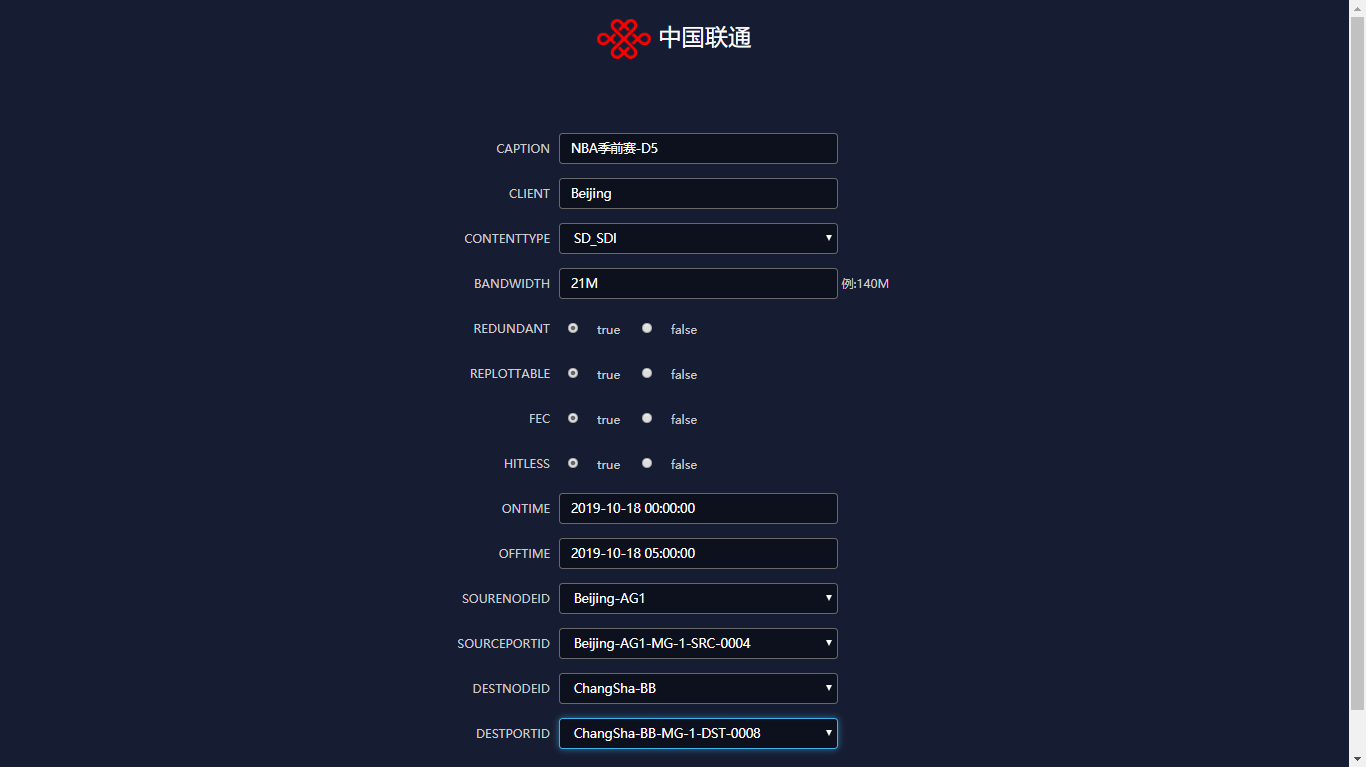

终端用户新建预约单的流程简化

联通预约系统支持端口自动过滤：选择开始时间、结束时间、信号类型之后，自动过滤站点下的可用端口。

自动过滤端口能够有效的减少预约流程的环节。自动过滤之前的模式是，确定开始和结束时间后，人工在所有的端口之间查找符合时间段的端口，需要花费大量的时间。自动过滤端口根据端口的多个条件：时间占用，所属城市站点，源和目的地的分类，信号类型等智能过滤无效端口，提高效率。

新建预约单

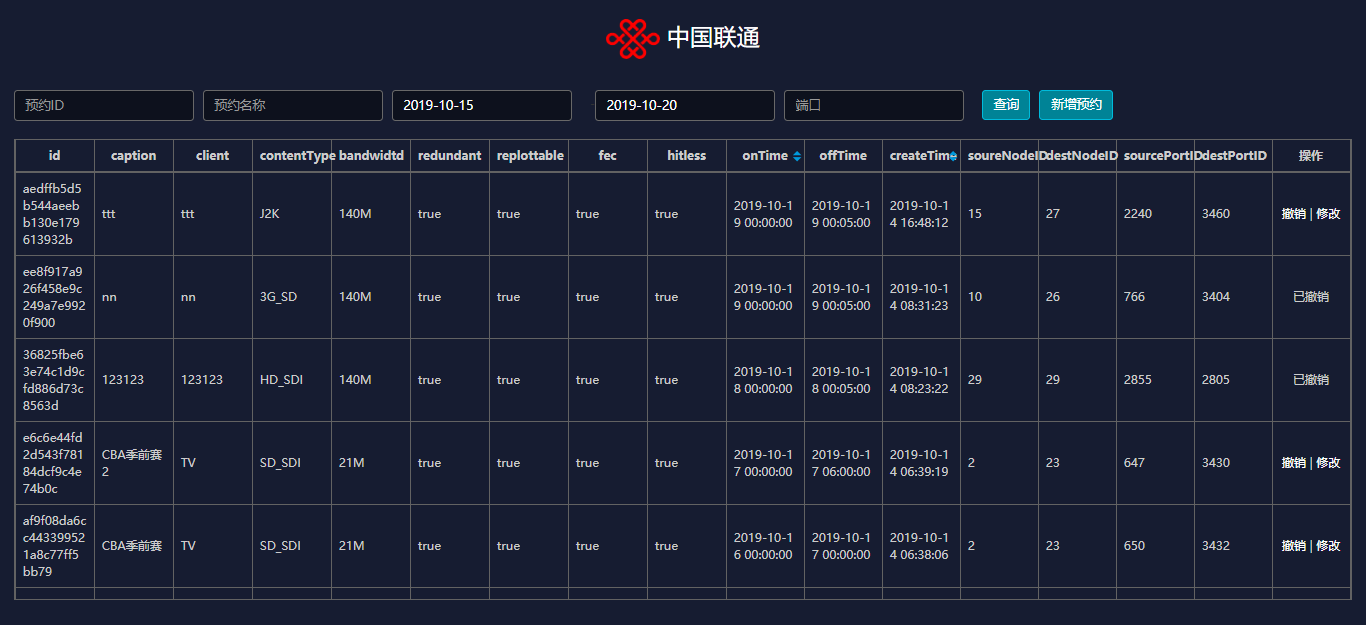

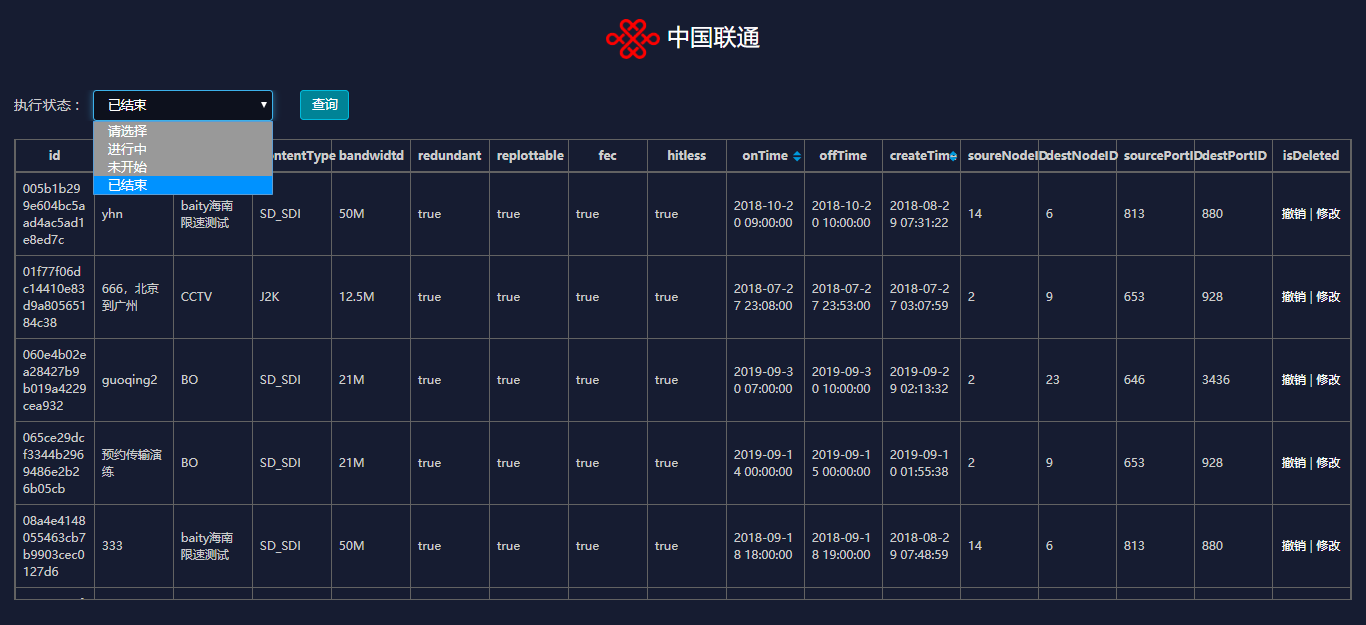

值班人员查看预约单的执行状态

值班人员需要定期的查看预约单，统一的查询页面能够使分散各个城市的站点人员方便的跟踪预约单的执行状况。 可以根据未开始、进行中、已结束三种状态来筛选查询预约的执行状态。

查看预约单预约单执行执行状态

统一管理所有预约单

根据预约名称，预约ID，开始时间，结束时间，端口等多个条件查询预约

修改和撤销预约单

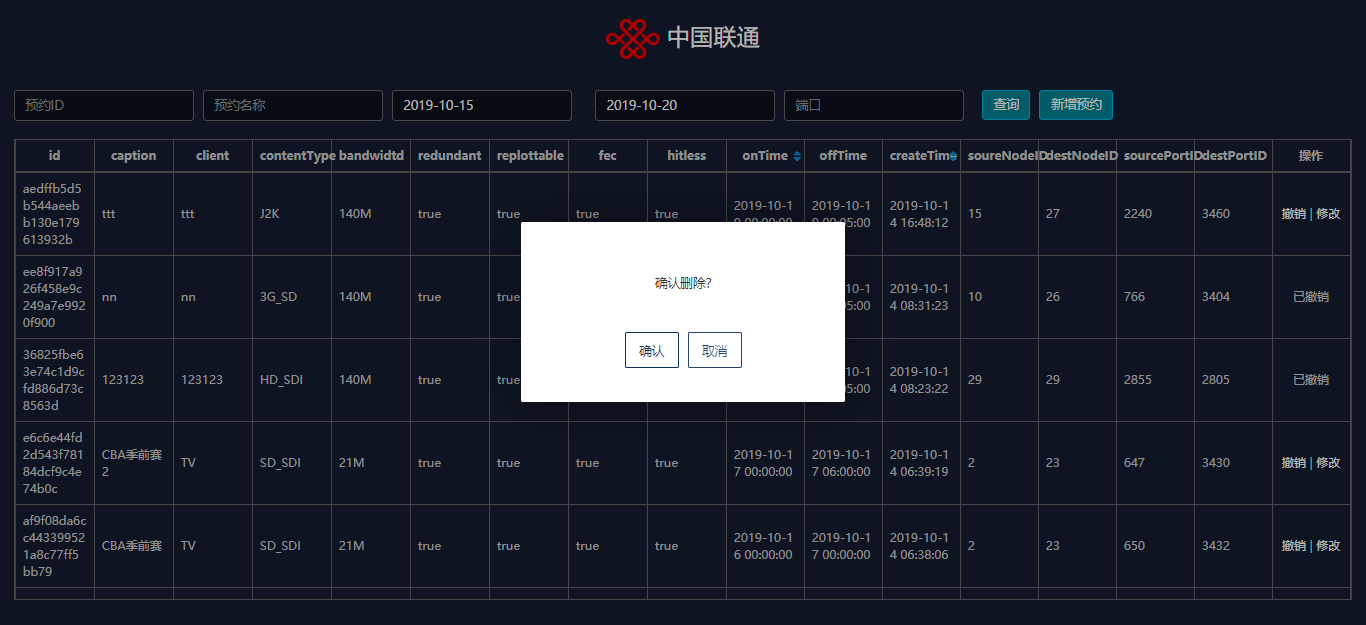

部分业务因为特殊原因可能会放弃之前的预约，预约系统提供了撤销和修改功能，使用户能够灵活的调整和安排突发业务，提高了端口的利用率和业务容错率。 预约未结束的预约单可以撤销

撤销预约单

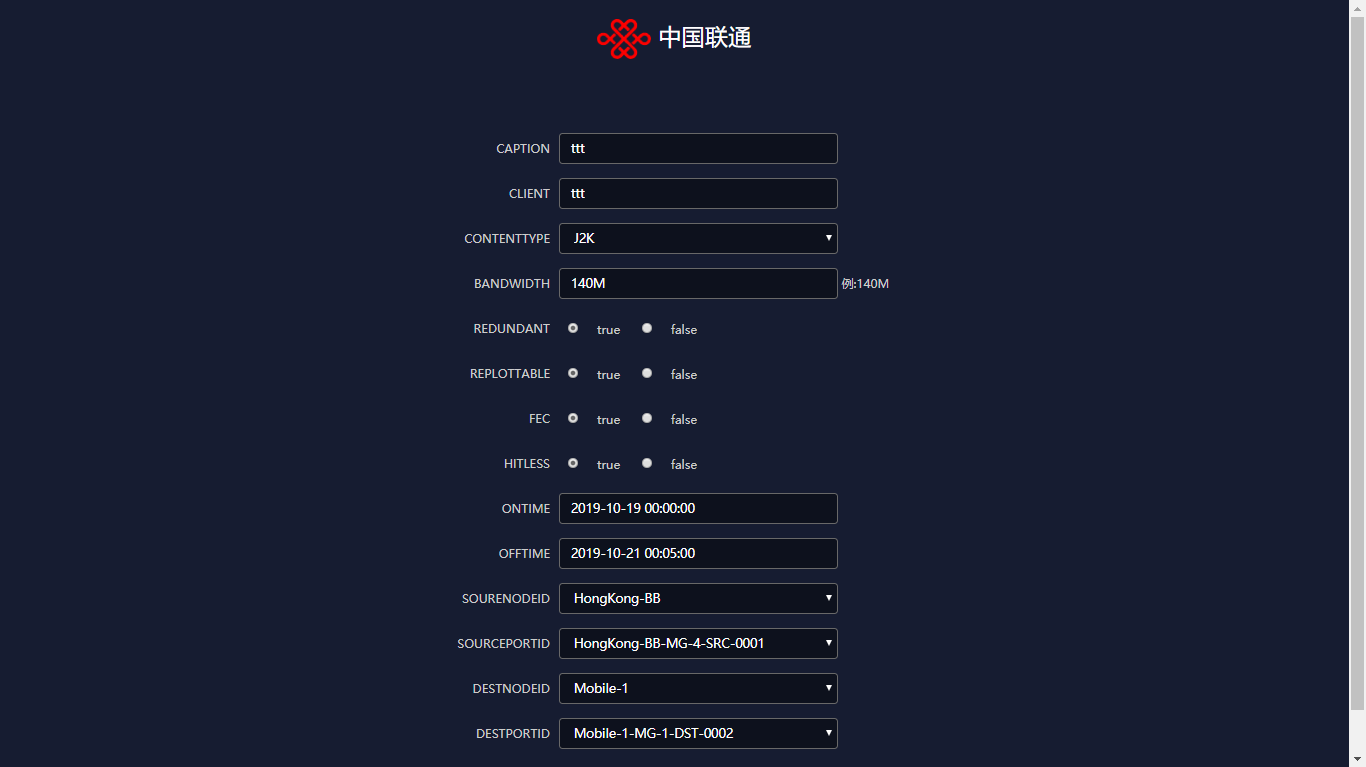

对于已经存在的预约单，进行修改包括开始时间，结束时间，源和目的地的端口等。

修改预约单

软件架构--微服务架构

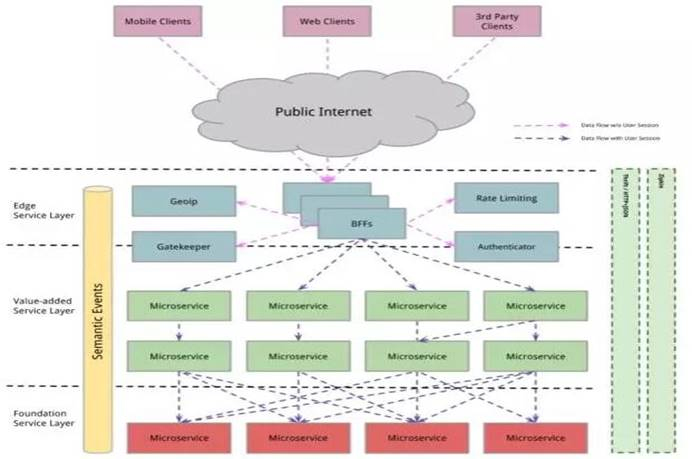

图7、软件架构—基于微服务的系统架构

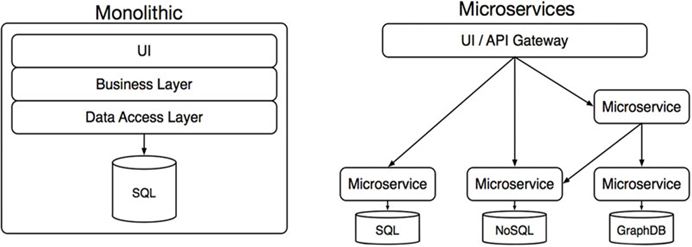

图8、微服务架构

微服务—特点

● 单个服务很容易开发、理解和维护；
   有效应对复杂性；
● 每个服务都可以有专门开发团队来开发；
   技术栈中立，加快开发速度；
● 每个微服务独立的部署；
   更快的版本更新和更好地响应需求变化；
● 每个服务独立扩展；
   更换、升级方便，能更好地适应业务和规模的扩展；

主要的服务模块

1） 设备监控；
2） 信号调度；
3） 节目传输的Web预约；
4） 估价；
5） 记账、分账；
6） 用户管理；
7） 安全审计与

挑战与应对措施：业务流程自动化，需要解决多样化的设备控制和信号调度需求

多样化的设备控制需求

● 适配不同接口、不同协议的设备；
● 设备、信号虽有不同，但应融于完整的业务流；
● 复杂的信号调度，包括不同的信号格式等；

分层的设备控制----设备控制模块，既是独立应用，也是公共服务

● 控制模块提供了API接口，可被远程调用；
● 可完成设备设置和参数读取；
● 可发布事件，包括告警和状态变更，如交叉点的变动等

设备、信号控制包含的软件模块

● Evertz VistaLink
● Evertz MAGNUM

图9、Evertz VistaLink演示图

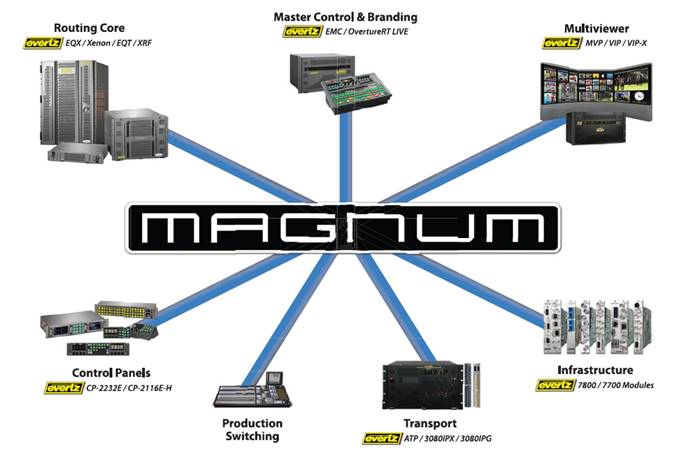

图10、Evertz MAGNUM结构图
