体育竞技信号调度联动平台在腾竞体育IP制作岛集群中的应用

腾竞体育

一、项目背景

位于上海的腾竞体育主要是针对英雄联盟赛事的转播，包括3个大型演播室，2个中型演播室，1个远程制作主场。

全系统采用全IP架构制作与基带播出调度混合架构，共用15个讯道，3个切换台，一个基带矩阵。VSM作为顶层应用软件，通过网络将各演播室系统连接起来，将每个设备的基本功能组合起来，形成涉及多系统的功能，实现了演播室的一键倒换，不仅做到了演播室的全覆盖管理，也实现了全耦合，提高了演播室之间的兼容性，在控制层面上将几个演播室融合成一个。使这些演播室的配合会更流畅，同时各演播室也可以互相弥补一些不足。同时VSM也与一些开源软件进行对接，如Tally Arbiter和Companion，实现软件与硬件之间的联动配合。

由于VSM不能直接控制Companion软面板接收Tally Arbiter的消息事件,本软件的产生是为了使VSM能控制Companion软面板,实现对赛事节目的转播和第三方视角的OB观看并接收Tally Arbiter的消息事件转发给VSM使VSM能够接收Tally Arbiter的控制。

二、系统功能

本软件作为中间的”桥梁”通过Quartz协议和VSM连接，通过Companion 软件提供的UDP/TCP协议控制Companion按键的按下和弹起。本软件可以通过TSL5.0 UDP协议实现与Tally Arbiter之间的通信，实现VSM与Companion之间，VSM与Tally Arbiter之间的互联互通。

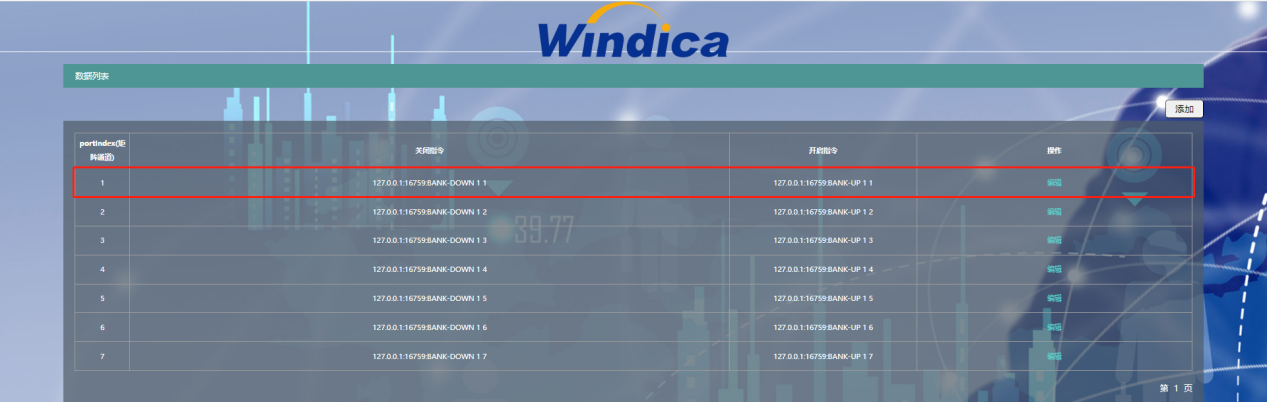

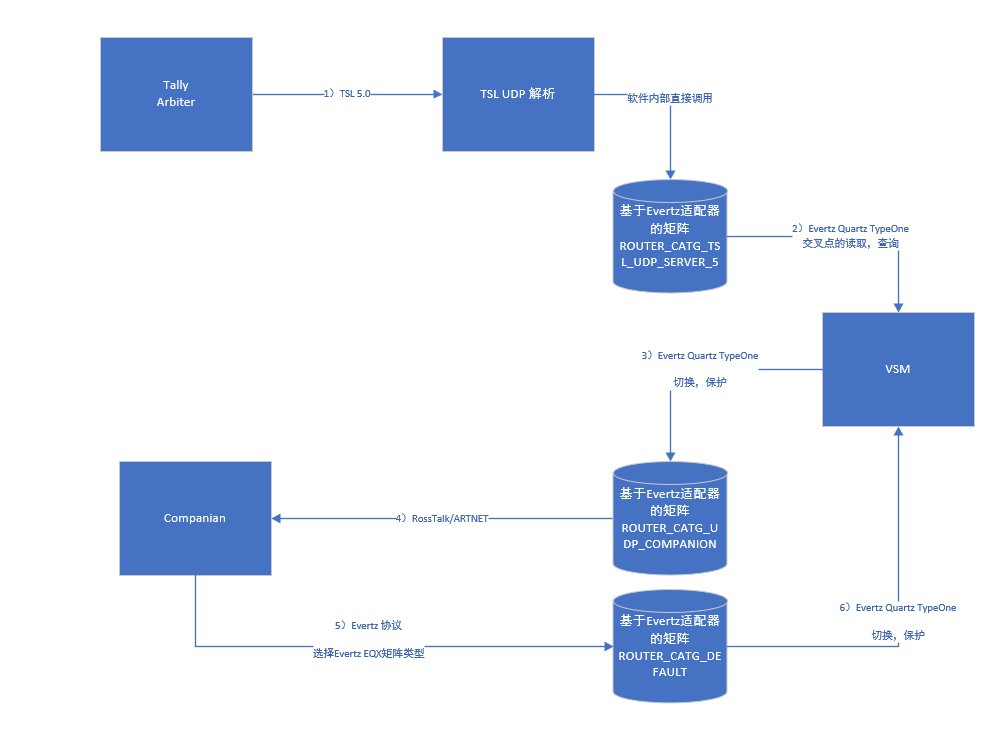

本软件和VSM、Companion、Tally Arbiter之间的结构图：

Steam Deck是Valve开发的便携式掌上游戏机。设备搭载的Steam OS支持运行其它游戏平台，并且能够运行其中的游戏。

本软件实现了与Stream Deck等非广电设备控制接入，通过此类设备集成化OB、PC工位操作，扩展OB操作人员对游戏内环节展示内容的操作空间，更快速准确操作数据、pov、团战等内容展示。

本软件实现广电类设备对非广电设备的控制，通过交叉点、虚拟GPI等形式实现通过VSM面板、切换台切换等方式控制VMIX电脑等非广电设备控制。

本软件实现接收VMIX电脑的tally信息，用于触发画分电视墙tally、切换台上下键等功能。

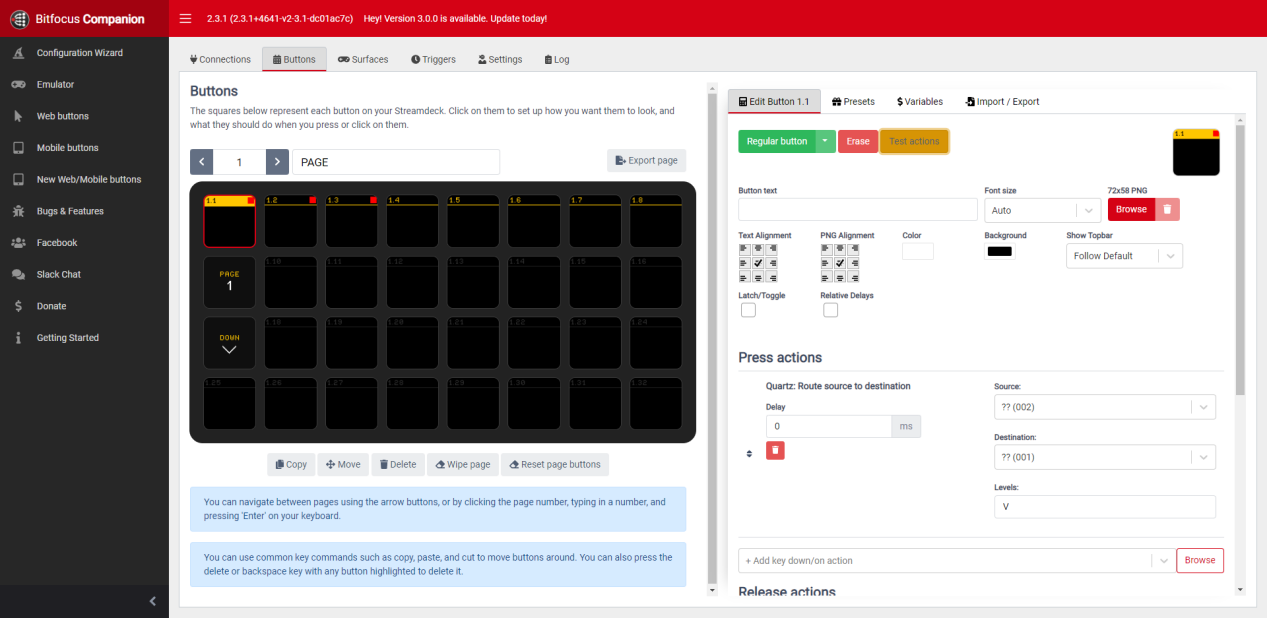

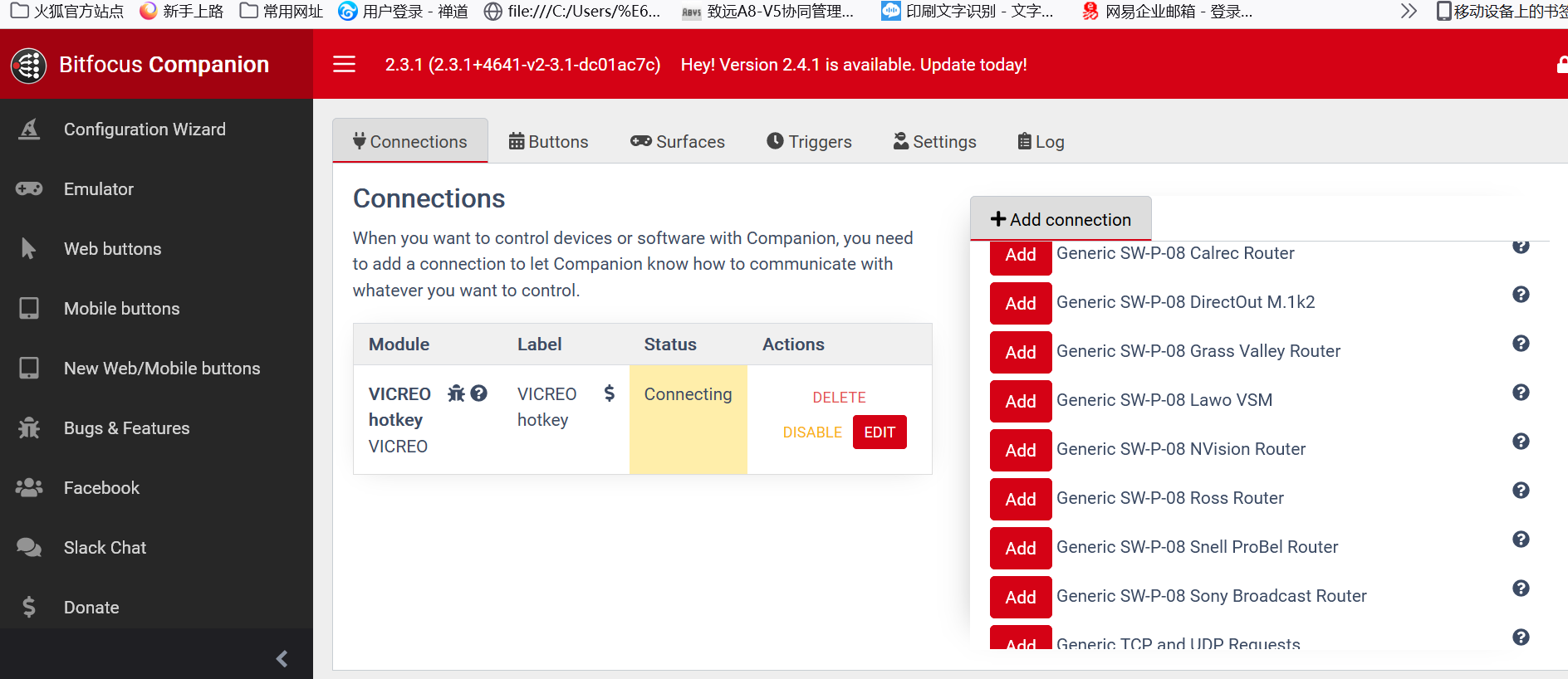

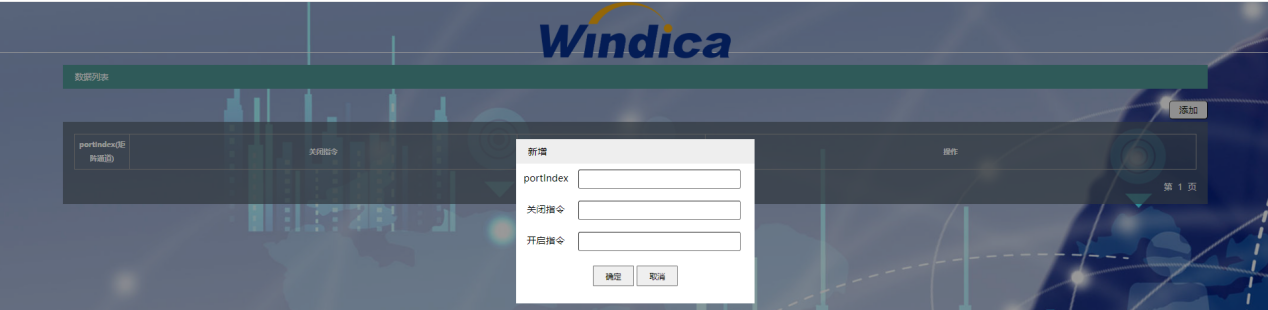

系统控制Companion软件面板

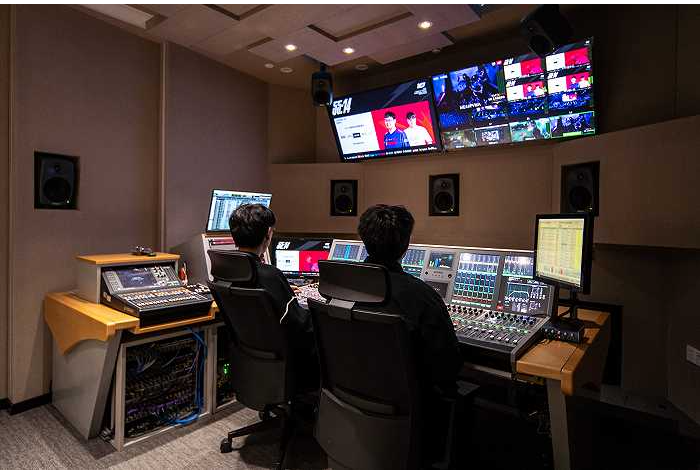

游戏导播室OB画面

本软件的应用实现了VSM与第三方软件的连接演播室系统的控制平台，通过这套系统，可以完成VSM对Companion软件的控制,对矩阵、切换台、摄像机、调音台、通话矩阵、录像机、EVS等一系列相关产品的统一配置，调用。快速的完成系统快拍，实现方便灵活的参数设置。

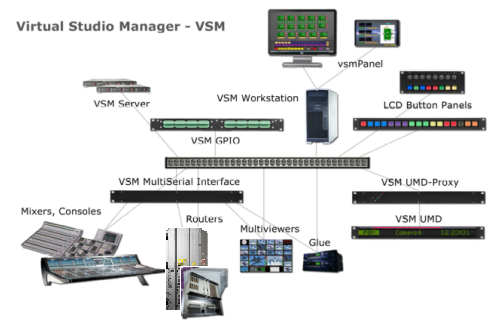

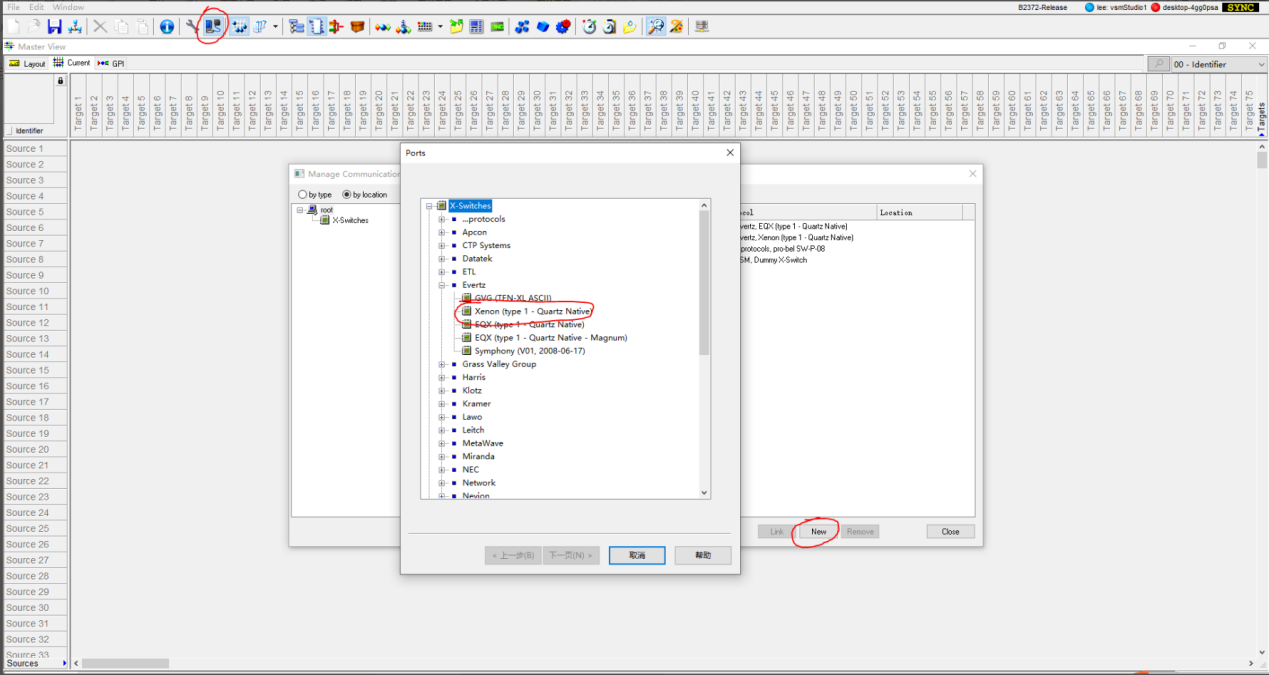

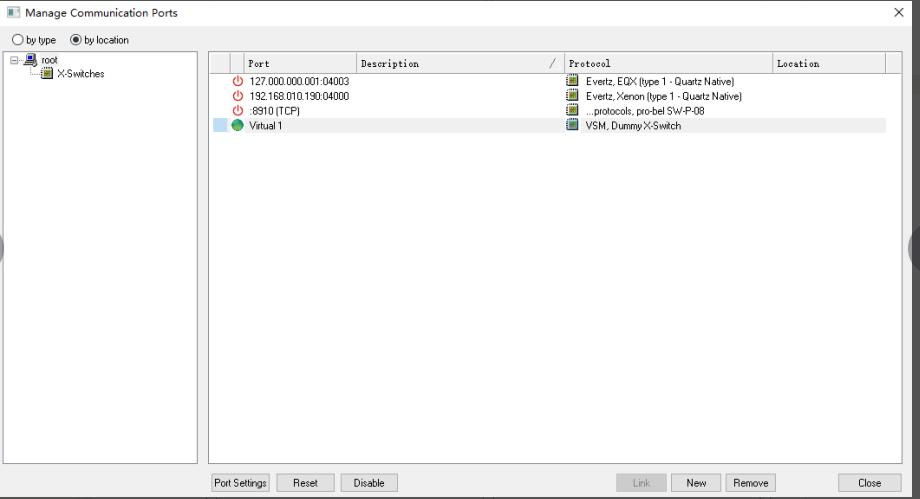

VSM的系统结构：

三、系统特点

1、自由编辑可以控制多个Companion软件面板提可视化图形界面方便人员操作符合人性化使用

2、本软件和传统广电软件VSM流畅的连接

3、本软件和第三方非广电设备流畅的连接

四、系统在腾竞体育的应用

该系统于2023年4月17日正式部署,5月9日正式投入试运行使用一直稳定运行至今。

本软件在英雄联盟职业联赛比赛中控制Companion软件进行第三方视角的OB，它将传统的广电行业与游戏直播等非广电行业连接起来,突破了两个行业之间的壁垒,实现了操作和流程上的联动,方便了游戏OB人员对整个比赛的视角和比赛流程的把控。

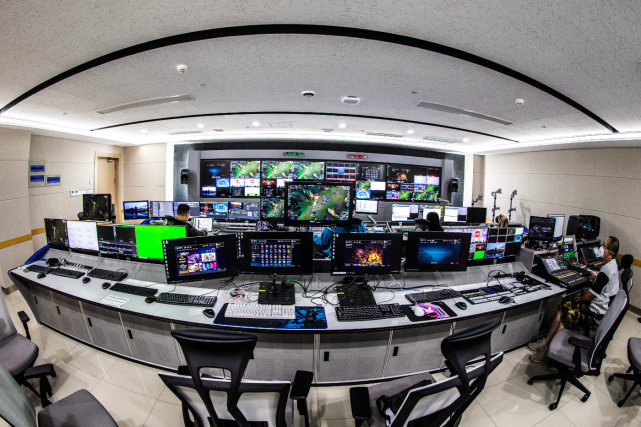

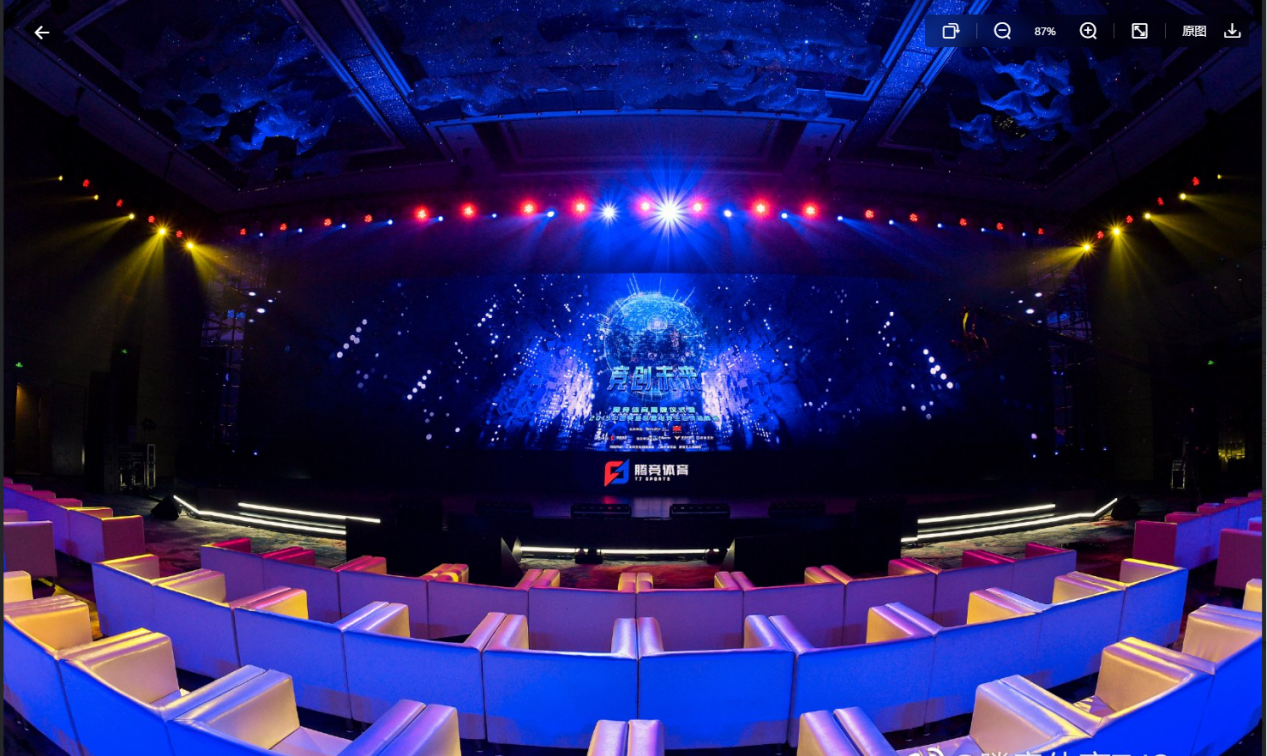

比赛场馆整体OB视角

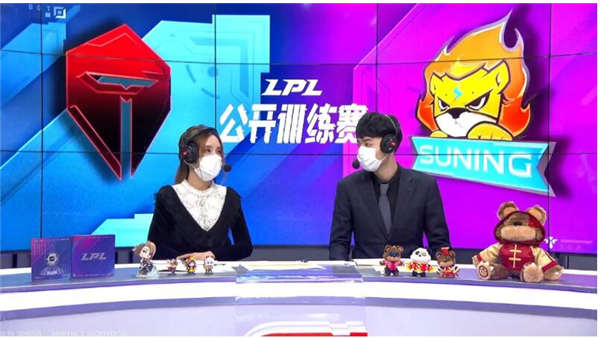

演播室OB视角

2023LPL夏季赛BLG VS LNG 比赛中BLG战队选手视角OB
