四川卫星车卫星系统监控

四川广播电视台

一、背景介绍

随着信息化时代的到来，信息的实时性显得越来越重要，各个媒介纷纷利用卫星车实现对多种现场节目的传送，以提高各类节目的传输时效性。然而在卫星车执行传送任务的过程中，不但需要专业的技术人员来操作，而且设备的手动操作过程复杂耗时，同时一旦卫星车出现问题除非卫星车操作人员具有丰富经验，否则很难快速判断问题所在。
鉴于这些情况，我们开发一种具有智能集中处理的平台，四川卫星车就是这样一个系统平台；它能将卫星链路中各个参数和设备状态能集中显示，同时能将各个复杂的参数得以简化操作；借助这样一个平台，普通技术人员只需简单培训即可完成卫星系统的操作。

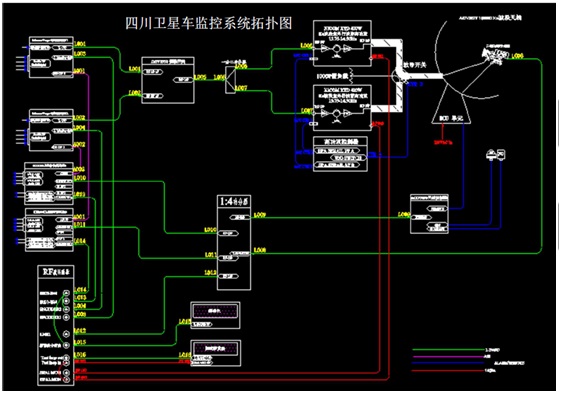

图1：四川卫星车监控系统拓扑图

二、四川卫星车相关设备

卫星天线：XTD-400K；XTD-750K
高功放： XTC-114D
编码器：Voyager II
切换开关：DEV1951
卫星接收机：RX8200
天线控制器：ACU5000

三、四川卫星车需求

1、与各种接口的设备通讯，对系统内部的不同类型的多个设备进行并行状态检查；
2、能够汇总设备报警与信号检测报警并处理这些不同类型的报警信息，实现对故障的定位，产生报警处理结果与报警日志。
3、报警的全面管控，包括报警的关断、报警的统计等等；
4、作为辅助系统，不影响节目安全制作。
5、基于笔记本等车载单机系统应用也有很好的支持，可在最小功能集合（无数据库服务器）、嵌入式Xpe操作系统等小巧、高可用环境下稳定、快速，顺滑地工作。

四、系统的主要功能

1、实时报警提示

监控系统可以快速的反映出，卫星系统中突然出现的问题，并将问题原因显示在报警列表中，这样四川卫星车的工作人员就会很快的发现问题点，及时做出相应处理。这种提示可以在不同的参数页中显示：报警列表，系统图，实物图。报警列表可以详细的说明设备的错误原因，级别等。系统图可以指出哪个设备出现了问题，导致信号无法继续传送。物理图可以准确指出出问题设备的位置，帮助工作人员锁定设备。

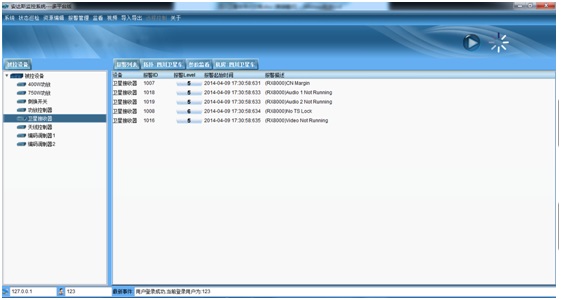

图2：报警列表

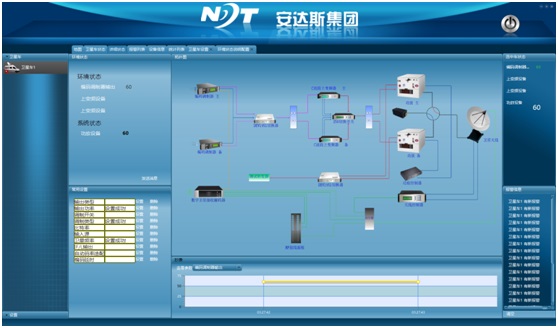

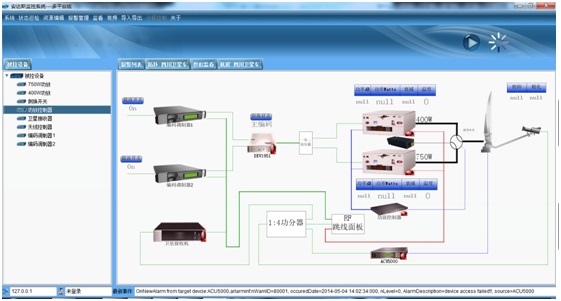

图3：监控拓扑图

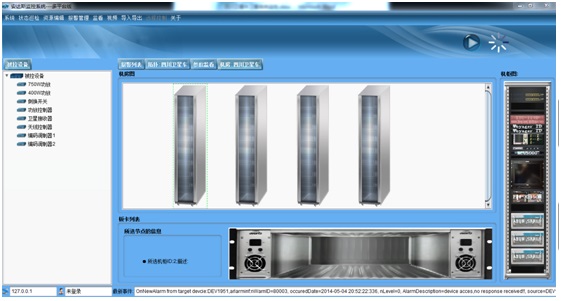

图4：报警提示

2、灵活的报警关断与查询

设备的报警往往是非常全面的，但只有重要报警才是人们所关注的，为的了避免不必要报警产生，监控系统有着非常灵活的报警关断功能，可以针对任意设备的任意报警进行关断操作。

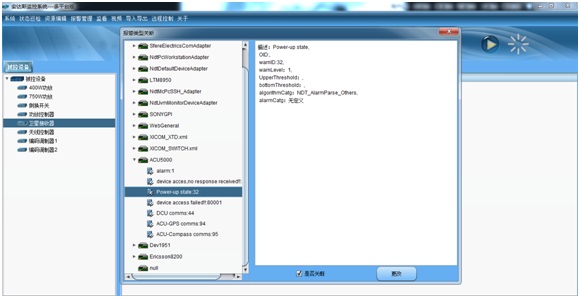

图5：关断指定设备报警

监控系统的报警查询也是非常优越的，在没有数据库的情况下，监控系统本身可以存储大量的信息，不仅可以对这些数据进行不同形式的查询，还是以导出备份。

图6：报警查询

3、全面的知识库

知识库可以储存设备遇到过的问题，问题发生的原因，正确的解决方案。随着时间的推移，知识库中的内容会越来越多，如果遇到了此类问题就可从知识库中找到并快速的解决问题。

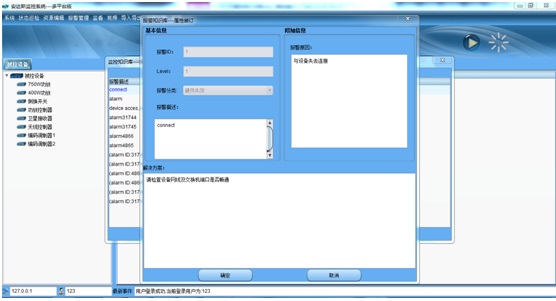

图7：报警解决方案

4、一键参数设置

监控系统不仅仅可以提供报警，还可以对设备进行各种配置。传统的配置需要在设备的小液晶屏上进行更改，步骤比较繁琐，反复修改起来更加困难，而监控系统不仅可以对设备里的参数一目了然，而且修改起来简单、快捷，只需修改到正确的参数，然后点击设置，就可以了。

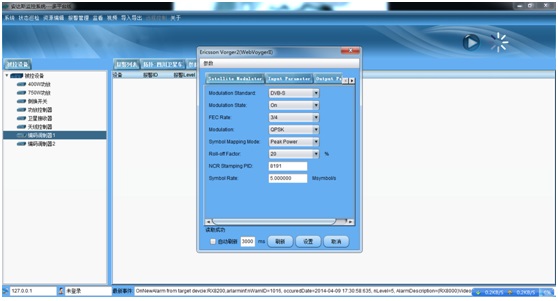

图8：参数设置

5、多级划分保证安全

像更改设备配置这样十分关键的操作不是每个人都可以做的，为此监控系统制定了一套比较完善的权限体系，它有4个不同等级的权限用户，可根据人员的级别进行设置，不同权限所允许使用的功能点是不同的，最低一级只可以进行基本查看操作，而最高等级则可以使用监控系统的所有功能。这样一种权限的画分避免了外行人的操作失误与一些恶意行为。

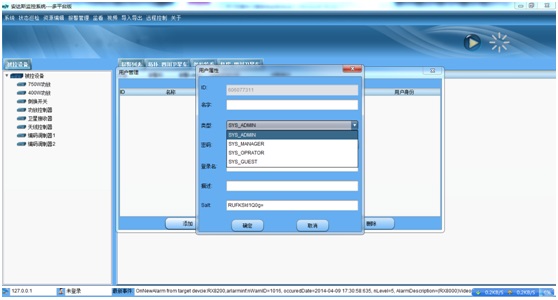

图9：用户的权限选择

6、良好的拓展性和适用性

四川卫星车上面仅安装了卫星车监控系统，在此基础上还可以部署一套控制中心系统，该系统通过通讯总线作为中转使监控系统与控制中心相互通讯，适用于车载系统的远程监管需求，支持多卫星车监管且全方位展示各个系统的运行情况，如GPS位置、车辆环境参数及设备链路状态等功能。

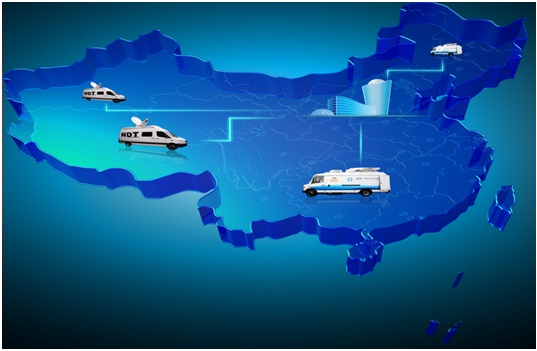

图10：多卫星车监控

图11：卫星车监控与控制中心利用卫星链路来通讯

7、离线诊断的实际应用

离线诊断在实际的项目应用中发挥着重要的作用，它的核心是监控系统快照，现场人员把系统快照导出后发给相关的技术人员，技术人员通过导入快照，利用诊断工具包来分析快照数据文件，通过分析并迅速的解决问题。

图12：来自后方基地的专家多方会诊对于故障排查特别有效

离线诊断特点及好处：

（1）侧重的是事后分析功能；
（2）能读取前端监控的导出快照,并依照设备报警,设备设置参数,设备状态参数,人员操作；
（3）记录等多个侧面反映系统的状态；
（4）提供不同角度和视图展示前端系统的连接模型,辅助问题的定位和解决；
（5）与前端系统不需要网络连接,适应性强,安全性高；
（6）提供知识库和策略集合,并对常见的出错模式建立预案支持,发挥专家系统的作用;
（7）参与会诊的各方的视角尽可能接近,避免沟通上的误区和口头述说上的模糊；
（8）减少操作者的学习过程,使学习曲线变得平缓；
（9）软件功能模块的复用,确保功能的可靠性和稳定性。

图13：监控系统控制中心软件可以充当多个卫星车的在线诊断平台
